PLANUNGSHILFE

納まりなど：システムの標準的な寸法について


このシステムは、幅･奥行き・高さ共、12cmモジュール。
パネル材の厚みと、穴の間隔は2cmになっております。

規格寸法は12cmモジュールで体系化しておりますが、
お部屋の寸法に合わせてお作りしたい場合など、全ての
寸法を1cm単位で自由に調整する事が可能です。

ip20 Einrichtenシステムの標準的な寸法
幅（W）について
12cmモジュール実寸が芯寸法となり、実際の
外形寸法は、12cmモジュール実寸 +2cm
となります。（※ "だかせパネル" なしの場合）
また、幅寸法のみ42cmも規格寸法となります。
お部屋の幅いっぱいにシステムを納めたい場合
など、12cmモジュールで納まらない時は任意
のパネルの幅を1cm単位で調整します。
奥行き（D）について
12cmモジュール実寸が、背板(R)と扉材(T)を
付けた外形寸法となります。
（扉材は2cm・背板も2cm）
12・24・36・48・60cmが標準規格、
72・84・96cmが準規格の奥行きとなります。
また、照明器具やコンセントを設置する場合、
壁とシステムとの間に2cm位の隙間が必要です。
高さ（H）について
基本的には12cmモジュール実寸です。例えば、
天井の高さが、2m34cmの場合、2m40cmの
パネルを6cmカットして使用します。（カット
は1cm単位で可能です）また、梁やエアコンの
ダクトなどがある場合でも、そのカタチにカット
出来ますので、お部屋の天井高に合わせたデザ
インが可能です。
※全体の高さが奇数になる場合は、通常、最上
部の寸法が奇数になります。

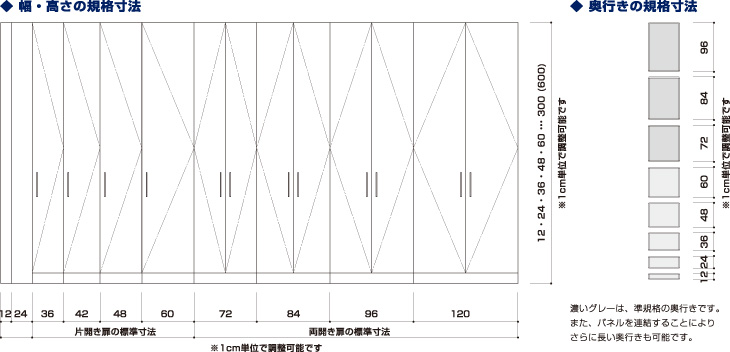

ip20 Einrichtenシステムの標準的な寸法

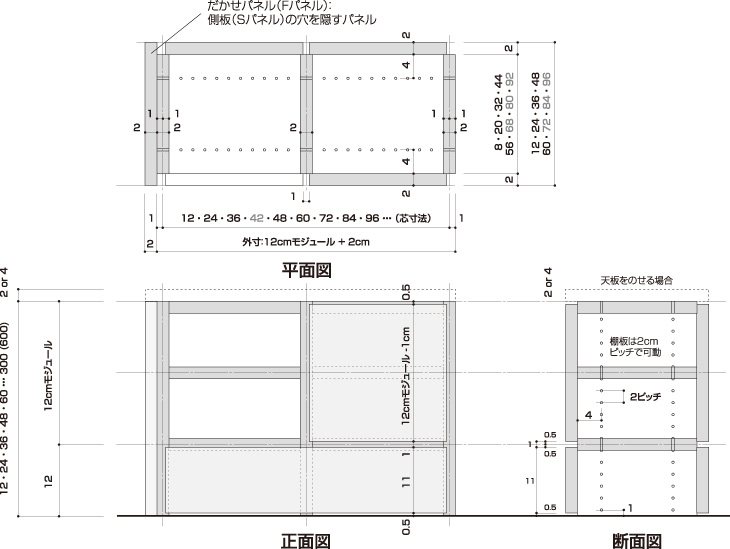

標準的な納まり図



ip20 Einrichtenシステム、標準的な納まり図

ご注意：ip20 Einrichtenシステムは責任施工を原則としておりますので、システムパーツのみの販売は基本的にはいたしません。
　　　　製品によっては諸般の事情により、国内在庫が無い場合、ドイツより輸入するため、納期が掛かる場合がございます。
　　　　製品によっては諸般の事情により、予告なく仕様・形状等、変更及び廃番となる場合がございます。予めご了承ください。
